Návarná šroubení

P-ASV

Těleso šroubení je z dobře svařitelné oceli

Parametry

Řada	PN	Ø*	Typ	Obj. č.	DIN 2353	kg/100ks	l	l3	l1	d1	S1	S2
L	500	6	P-ASV 6 L	373491	XL 6	2,5	29	14	7	10	12	14
L	500	8	P-ASV 8 L	373492	XL 8	3,6	31	16	8	12	14	17
L	500	10	P-ASV 10 L	373493	XL 10	4,7	33	18	8	14	17	19
L	400	12	P-ASV 12 L	373494	XL 12	6,3	33	18	8	16	19	22
L	400	15	P-ASV 15 L	373495	XL 15	8,4	37	22	10	19	22	27
L	400	18	P-ASV 18 L	373496	XL 18	13,9	40	23,5	10	22	27	32
L	250	22	P-ASV 22 L	373497	XL 22	18,1	45	28,5	12	27	32	36
L	250	28	P-ASV 28 L	373498	XL 28	30,2	47	30,5	12	32	41	41
L	250	35	P-ASV 35 L	373499	XL 35	37,7	54	32,5	14	40	46	50
L	250	42	P-ASV 42 L	373500	XL 42	64,1	58	35	16	46	55	60
S	800	6	P-ASV 6 S	373501	XS 6	3,2	34	19	7	11	14	17
S	800	8	P-ASV 8 S	373502	XS 8	4,9	36	21	8	13	17	19
S	800	10	P-ASV 10 S	373503	XS 10	7,2	39	22,5	8	15	19	22
S	630	12	P-ASV 12 S	373504	XS 12	8,3	41	24,5	10	17	22	24
S	630	14	P-ASV 14 S	373505	XS 14	10,8	45	27	10	19	24	27
S	630	16	P-ASV 16 S	373506	XS 16	14,4	45	26,5	10	21	27	30
S	400	20	P-ASV 20 S	373507	XS 20	21,8	51	29,5	12	26	32	36
S	400	25	P-ASV 25 S	373508	XS 25	37,7	56	32	12	31	41	46
S	400	30	P-ASV 30 S	373509	XS 30	44,9	62	35,5	14	36	46	50
S	400	38	P-ASV 38 S	373510	XS 38	68,4	69	38	16	44	55	60

* vnější Ø trubky

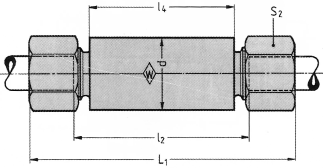

P-ESV

Těleso šroubení je z dobře svařitelné oceli

Podrobnosti

Řada	PN	Ø*	Typ	Obj. č.	DIN 2353	kg/100ks	L1	l2	l4	d1	S2
L	500	6	P-ESV 6 L	373511	YL 6	13,1	85	56	50	18	14
L	500	8	P-ESV 8 L	373512	YL 8	16,2	85	56	50	20	17
L	500	10	P-ESV 10 L	373513	YL 10	19,5	87	58	50	22	19
L	400	12	P-ESV 12 L	373514	YL 12	24,1	87	58	50	25	22
L	400	15	P-ESV 15 L	373515	YL 15	35,3	100	70	60	28	27
L	400	18	P-ESV 18 L	373516	YL 18	46,9	101	69	60	32	32
L	250	22	P-ESV 22 L	373517	YL 22	58,2	105	73	60	36	36
L	250	28	P-ESV 28 L	373518	YL 28	66,0	106	73	60	40	41
L	250	35	P-ESV 35 L	373519	YL 35	102,9	14	71	60	50	50
L	250	42	P-ESV 42 L	373520	YL 42	148,8	115	70	60	60	60
S	800	6	P-ESV 6 S	373521	YS 6	16,9	89	60	50	20	17
S	800	8	P-ESV 8 S	373522	YS 8	20,4	89	60	50	22	19
S	800	10	P-ESV 10 S	373523	YS 10	27,0	91	59	50	25	22
S	630	12	P-ESV 12 S	373524	YS 12	33,1	91	59	50	28	24
S	630	14	P-ESV 14 S	373525	YS 14	44,7	107	72	60	30	27
S	630	16	P-ESV 16 S	373526	YS 16	57,8	107	71	60	35	30
S	400	20	P-ESV 20 S	373527	YS 20	73,2	114	71	60	38	36
S	400	25	P-ESV 25 S	373528	YS 25	114,6	120	72	60	45	46
S	400	30	P-ESV 30 S	373529	YS 30	134,4	126	73	60	50	50
S	400	38	P-ESV 38 S	373530	YS 38	191,3	133	72	60	60	60

* vnější Ø trubky
