Směrově nastavitelné přípojky

P-RSWV ....... R

Úhlová nastavitelná přípojka

Připojovací závit: Whitworthův trubkový závit (válcový)

Parametry

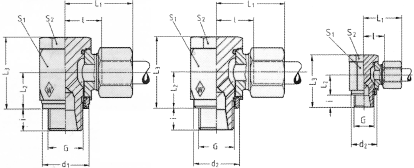

Řada	PB	Ø	G	Typ*	Obj. č.*	Typ**	Obj.č.**	L1	L2	L3	I	i	d1 max.	d2	S1	S2
LL	100	4	G ¹/₈A	-	-	S-RSWV 4LLR	607000	25,5	10	21	16	8	-	14,5	14	14
LL	100	6	G ¹/₈A	-	-	S-RSWV 6LLR	607001	26	10	21	14,5	8	-	14,5	14	14
LL	100	8	G ¹/₈A	-	-	S-RSWV 8LLR	607002	26	10	21	14,5	8	-	14,5	14	14
L	500	6	G ¹/₈A	P-RSWV 6LR-WD	607051	P-RSWV 6LR	607003	27,5	10	21	13	8	14,9	13	14	14
L	500	6	G ¹/₄A	P-RSWV 6LR-WD	606501	P-RSWV 6LR	606502	29,5	13,5	27	15	10	18,9	17,8	19	19
L	500	8	G ¹/₄A	P-RSWV 8LR-WD	607052	P-RSWV 8LR	607004	28,5	13,5	27	14	10	18,9	17,8	19	19
L	500	10	G ¹/₄A	P-RSWV 10LR-WD	607053	P-RSWV 10LR	607005	29,5	13,5	27	15	10	18,9	17,8	19	19
L	400	12	G ¹/₄A	P-RSWV 12LR-WD	607054	P-RSWV 12LR	607006	29,5	15,5	30	15	10	18,9	17,8	22	19
L	400	12	G ³/₈A	P-RSWV 12LR-WD	607055	P-RSWV 12LR	607007	32	16	32,5	17,5	10	21,9	22	24	22
L	400	15	G ¹/₂A	P-RSWV 15LR-WD	607056	P-RSWV 15LR	607008	36	19,5	43	21	14	26,9	26	30	27
L	400	18	G ¹/₂A	P-RSWV 18LR-WD	607057	P-RSWV 18LR	607009	36,5	21,5	43	20,5	12	26,9	26	30	27
L	250	22	G 3/4A	P-RSWV 22LR-WD	607058	P-RSWV 22LR	607010	43	24	48	27	16	32,9	32	36	32
L	250	28	G 1A	P-RSWV 28LR-WD	607059	P-RSWV 28LR	607011	48	3,5	29	31,5	18	39,9	39	46	41
L	250	35	G 1 ¹/₄A	P-RSWV 35LR-WD	607060	P-RSWV 35LR	607012	57	35,5	70	35,5	20	49,9	49	55	50
L	250	42	G 1 ¹/₂A	P-RSWV 42LR-WD	607061	P-RSWV 42LR	607013	62,5	40,5	80	40	22	55,9	55	65	55
S	500	6	G ¹/₄A	P-RSWV 6SR-WD	607062	P-RSWV 6SR	607014	20,5	13,5	27	16	10	18,9	17,8	19	19
S	500	8	G ¹/₄A	P-RSWV 8SR-WD	607063	P-RSWV 8SR	607015	30,5	13,5	27	16	10	18,9	17,8	19	19
S	500	10	G ³/₈A	P-RSWV 10SR-WD	607064	P-RSWV 10SR	607016	34	16	32,5	18	10	21,9	22	24	22
S	400	12	G ³/₈A	P-RSWV 12SR-WD	607065	P-RSWV 12SR	607017	34	16	32,5	18	10	21,9	22	24	22
S	400	14	G ¹/₂A	P-RSWV 14SR-WD	607066	P-RSWV 14SR	607018	39,5	19,5	41	22	12	26,9	26	30	27
S	400	16	G ¹/₂A	P-RSWV 16SR-WD	607067	P-RSWV 16SR	607019	39,5	21,5	43	21,5	12	26,9	26	30	27
S	315	20	G 3/4A	P-RSWV 20SR-WD	607068	P-RSWV 20SR	607020	47,5	24	48	26	16	32,9	32	36	32
S	250	25	G 1A	P-RSWV 25SR-WD	607069	P-RSWV 25SR	607021	55	30,5	59	31	18	39,9	39	46	41
S	250	30	G 1 ¹/₄A	P-RSWV 30SR-WD	607070	P-RSWV 30SR	607022	63	35,5	70	36,5	20	49,9	49	55	50
S	250	38	G 1 ¹/₂A	P-RSWV 38SR-WD	607071	P-RSWV 38SR	607023	71,5	40,5	80	41	22	55,9	55	65	55

Ø - vnější Ø trubky * platí pro měkké těsnění ** platí pro těsnění kov na kov

P-RSWV ...... M

Úhlová nastavitelná přípojka

Připojovací závit: Metrický závit (válcový)

Parametry

Řada	PB	Ø	M	Typ *	Obj. č. *	Typ **	Obj. č. **	L1	L2	L3	I	i	d1	d2 max.	S1	S2
LL	100	4	M 8x1	-	-	S-RSWV 4LLM	607024	22,5	8	17	13	6	-	12,5	12	12
LL	100	6	M 10x1	-	-	S-RSWV 6LLM	607025	26	10	21	14,5	8	-	14,5	14	14
LL	100	8	M 10x1	-	-	S-RSWV 8LLM	607026	26	10	21	14,5	8	-	14,5	14	14
L	500	6	M 10x1	P-RSWV 6LM-WD	607075	P-RSWV 6LM	607027	27,5	10	21	13	8	14,9	13	14	14
L	500	8	M 12x1,5	P-RSWV 8LM-WD	607076	P-RSWV 8LM	607028	28,5	13,5	27	14	10	17,9	17,8	19	19
L	500	10	M 14x1,5	P-RSWV 10LM-WD	607077	P-RSWV 10LM	607029	29,5	13,5	27	15	10	19,9	17,8	19	19
L	400	12	M 16x1,5	P-RSWV 12LM-WD	607078	P-RSWV 12LM	607030	32	16	32,5	17,5	10	21,9	21	24	22
L	315	12	M 18x1,5	P-RSWV 12L/M18x1,5-WD	607079	P-RSWV 12L/M18x1,5	607031	34,5	18,5	36	20	10	23,9	23	24	22
L	400	15	M 18x1,5	P-RSWV 15LM-WD	607080	P-RSWV 15LM	607032	35	18,5	37	20	10	23,9	23	27	24
L	400	18	M 22x1,5	P-RSWV 18LM-WD	607081	P-RSWV 18LM	607033	36,5	21,5	43	20,5	12	27,9	27	30	27
L	250	22	M 26x1,5	P-RSWV 22LM-WD	607082	P-RSWV 22LM	607034	43	24	48	27	16	31,9	31	36	32
L	250	28	M 33x2	P-RSWV 28LM-WD	607083	P-RSWV 28LM	607035	48	30,5	59	31,5	18	39,9	39	46	41
L	250	35	M 42x2	P-RSWV 35LM-WD	607084	P-RSWV 35LM	607036	57	35,5	70	35,5	20	49,9	49	55	50
L	250	42	M 48x2	P-RSWV 42LM-WD	607085	P-RSWV 42LM	607037	62,5	40,5	80	40	22	55,9	55	65	55
S	500	6	M 12x1,5	P-RSWV 6SM-WD	607086	P-RSWV 6SM	607038	30,5	13,5	27	16	10	17,9	17,8	19	19
S	500	8	M 14x1,5	P-RSWV 8SM-WD	607087	P-RSWV 8SM	607039	30,5	13,5	27	16	10	19,9	17,8	19	19
S	500	10	M 16x1,5	P-RSWV 10SM-WD	607088	P-RSWV 10SM	607040	34	16	32,5	18	10	21,9	21	24	22
S	400	12	M 18x1,5	P-RSWV 12SM-WD	607089	P-RSWV 12SM	607041	35,5	18,5	37	19,5	10	23,9	23	27	24
S	400	14	M 20x1,5	-	-	P-RSWV 14SM	607042	39,5	19,5	41	22	12		25	30	27
S	400	16	M 22x1,5	P-RSWV 16SM-WD	607091	P-RSWV 16SM	607043	39,5	21,5	43	21,5	12	27,9	27	30	27
S	315	20	M 27x2	P-RSWV 20SM-WD	607092	P-RSWV 20SM	607044	47,5	24	48	26	16	32,9	32	36	32
S	250	25	M 33x2	P-RSWV 25SM-WD	607093	P-RSWV 25SM	607045	55	30,5	59	31	18	39,9	39	46	41
S	250	30	M 42x2	P-RSWV 30SM-WD	607094	P-RSWV 30SM	607046	63	35,5	70	36,5	20	49,9	49	55	50
S	250	38	M 48x2	P-RSWV 38SM-WD	607095	P-RSWV 38SM	607047	71,5	40,5	80	41	22	55,9	55	65	55

Ø - vnější Ø trubky * - Údaje platné pro měkké těsnění ** - Údaje platné pro těsnění kov na kov
