Vysokotlaké

1000 K (Hadice pro vyšší tlak) - POLYFLEX

Použití: V hydraulických zařízeních k dopravě především ropných a hydraulických olejů pro rozsah teplot -40/+100 °C, při působení vyšších teplot se životnost snižuje.
Stavba: Vnitřmí stavba polyamid, nosič tlaku je opletová vrstva tvoření pomosazeným ocelovým drátem vysoké pevnosti v tahu, vnější vrstvu tvoří polyuretan.



Podrobnosti

Obj. č.	DN (jmenovtá světlost)	Vnější Ø [mm]	Pracovní tlak [Bar]	Poruchový tlak [Bar]	Rádius ohybu [mm]	Váha [g/m]
1003 K	3	7	350	1400	30	56
1005 K	5	9,8	340	1360	30	115
1006 K	6	11,9	310	1240	40	165
1008 K	8	14	250	1000	50	205
1010 K	10	15,9	240	960	60	255
1012 K	12	19,3	185	740	75	305
1016 K	16	23,5	140	560	110	405
1020 K	20	26,7	125	500	170	500
1025 K	25	33,5	100	400	230	650







HW 1 SN (Hadice pro olej)

Popis: Hadice HW 1 SN podle EN 853:1996 (dříve DIN 20 022) používaná v hydraulických zařízeních k dopravě především ropných a hydraulických olejů při teplotě od -40/+100°C a pracovním přetlaku stanoveném technickou normou. Elektrický odpor hadice je nejvýše 1,10⁶. Hadici lze použít jako součást elektrického svodu. Hadice HW 1 SN má vnitřní a vnější vrstvu z pryže černé barvy a výztuž jedním opletem pomosazeným drátem.



Podrobnosti

Obj. č.	DN (jmenovtá světlost)	Vnější Ø [mm]	Pracovní tlak [Bar]	Poruchový tlak [Bar]	Rádius ohybu [mm]	Váha [g/m]
H 0029	5	12	250	1000	90	280
H 0030	6	13,4	225	900	100	300
H 0031	8	15	215	850	115	390
H 0032	10	17,4	180	720	130	480
H 0033	12	20,6	160	640	180	600
H 0034	16	23,7	130	520	200	740
H 0035	20	27,7	105	420	240	800
H 0036	25	35,6	88	350	300	960
H 0037	32	43	63	250	420	1250
H 0038	40	50	50	200	500	1600
H 0039	50	63,5	40	160	630	2200







HW 1 ST (Hadice pro olej)

Popis: Hadice HW 1 ST podle EN 853:1996 (dříve DIN 20 022) používaná v hydraulických zařízeních k dopravě především ropných a hydraulických olejů při teplotě od -40/+100°C a pracovním přetlaku stanoveném technickou normou. Elektrický odpor hadice je nejvýše 1,10⁶. Hadici lze použít jako součást elektrického svodu. Hadice HW 1 ST má vnitřní a vnější vrstvu z pryže černé barvy a výztuž jedním opletem pomosazeným drátem.



Podrobnosti

Obj. č.	DN (jmenovtá světlost)	Vnější Ø [mm]	Pracovní tlak [Bar]	Poruchový tlak [Bar]	Rádius ohybu [mm]	Váha [g/m]
H 0040	5	12,7	250	1000	90	210
H 0041	6	15,9	225	900	100	300
H 0042	8	17,5	215	850	115	390
H 0043	10	19,8	180	720	130	480
H 0044	12	23	160	640	180	600
H 0045	16	26,2	130	520	200	740
H 0046	20	30,2	105	420	240	800
H 0047	25	38,1	88	350	300	1200
H 0048	32	46,1	65	250	420	1440
H 0049	40	52,4	50	200	500	1670
H 0050	50	66,7	40	160	630	2450







HW 1 SC (Hadice pro olej)

Popis: používaná v hydraulických zařízeních k dopravě především ropných a hydraulických olejů při teplotě od -40°C do +100°C. Hadice má vnitřní a vnější vrstvu z pryže černé barvy a výztuž jedním opletem pomosazeným drátem.



Podrobnosti

Obj. č.	DN (jmenovtá světlost)	Vnější Ø [mm]	Pracovní tlak [Bar]	Poruchový tlak [Bar]	Rádius ohybu [mm]	Váha [g/m]
H 0051	6	12	225	900	50	180
H 0052	8	13,6	215	850	55	210
H 0053	10	15,5	180	720	60	260
H 0054	12	18,7	160	340	70	330
H 0055	16	22,3	130	520	90	430
H 0056	20	26	105	420	100	540
H 0057	25	33,3	88	350	160	760







HW 2 SN (Hadice pro olej)

Popis: Hadice HW 2 SN podle EN 853:1996 (dříve DIN 20 022) používaná v hydraulických zařízeních k dopravě především ropných a hydraulických olejů při teplotě od -40/+100°C a pracovním přetlaku stanoveném technickou normou. Elektrický odpor hadice je nejvýše 1,10⁶. Hadici lze použít jako součást elektrického svodu. Hadice HW 2 SN má vnitřní a vnější vrstvu z pryže černé barvy a výztuž dvěma oplety pomosazeným drátem.



Podrobnosti

Obj. č.	DN (jmenovtá světlost)	Vnější Ø [mm]	Pracovní tlak [Bar]	Poruchový tlak [Bar]	Rádius ohybu [mm]	Váha [g/m]
H 0058	5	13,7	415	1650	90	320
H 0059	6	15	400	1600	100	500
H 0060	8	16,6	350	1400	115	600
H 0061	10	19	330	1320	130	700
H 0062	12	22,2	275	1100	180	900
H 0063	16	25,4	250	1000	200	1000
H 0064	20	29,3	215	850	240	1125
H 0065	25	38,1	165	350	300	1700
H 0066	32	48	125	500	420	2050
H 0067	40	55	90	360	500	2510
H 0068	50	37	80	320	630	3160







HW 2 ST (Hadice pro olej)

Popis: Hadice HW 2 ST podle EN 853:1996 (dříve DIN 20 022) používaná v hydraulických zařízeních k dopravě především ropných a hydraulických olejů při teplotě od -40/+100°C a pracovním přetlaku stanoveném technickou normou. Elektrický odpor hadice je nejvýše 1,10⁶. Hadici lze použít jako součást elektrického svodu. Hadice HW 2 ST má vnitřní a vnější vrstvu z pryže černé barvy a výztuž dvěma oplety pomosazeným drátem.



Podrobnosti

Obj. č.	DN (jmenovtá světlost)	Vnější Ø [mm]	Pracovní tlak [Bar]	Poruchový tlak [Bar]	Rádius ohybu [mm]	Váha [g/m]
H 0069	5	16	415	1650	90	400
H 0070	6	17,5	400	1600	100	500
H 0071	8	19,1	350	1400	115	600
H 0072	10	21,4	330	1320	130	700
H 0073	12	24,6	275	1100	180	900
H 0074	16	27,8	250	1000	200	1000
H 0075	20	31,8	215	850	240	1125
H 0076	25	39,7	165	650	300	1700
H 0077	32	51	125	500	420	2320
H 0078	40	57	90	360	500	2810
H 0079	50	70	80	320	630	3520







HW 2 SC (Hadice pro olej)

Popis: používaná v hydraulických zařízeních k dopravě především ropných a hydraulických olejů při teplotě od -40°C do +100°C a pracovním přetlaku stanoveném technickou normou. Hadice má vnitřní a vnější vrstvu z pryže černé barvy a výztuž dvěma oplety pomosazeným drátem.



Podrobnosti

Obj. č.	DN (jmenovtá světlost)	Vnější Ø [mm]	Pracovní tlak [Bar]	Poruchový tlak [Bar]	Rádius ohybu [mm]	Váha [g/m]
H 0080	6	13,1	400	1600	45	280
H 0081	8	14,7	350	1400	55	330
H 0082	10	16,8	330	1320	65	420
H 0083	12	20,4	275	1100	80	520
H 0084	16	23,5	250	1000	90	600
H 0085	20	27,6	215	860	120	810
H 0086	25	35,4	165	660	160	116

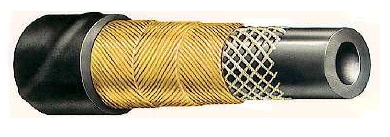

HW 3 SK (Hadice pro olej)

Popis: hadice 3SK používaná v hydraulických zařízeních k dopravě především ropných a hydraulických olejů při teplotě od -40 0C do +120 0C pro tlaky od 315 Barů do 500 Barů a pracovním přetlaku stanoveným  technickou normou. Hadice 3SK má vnitřní a vnější vrstvu z antiabrazivní pryže černé barvy odolné proti povětrnostním podmínkám a výztuž třemi oplety pomosazeným ocelový drátem s vysokou pevností. Vhodné speciálně pro hydraulické systémy s vysokými horními tlaky a těžkými pracovními podmínkami.





Podrobnosti

Obj. č.	DN (jmenovtá světlost)	Vnější Ø [mm]	Pracovní tlak [Bar]	Poruchový tlak [Bar]	Rádius ohybu [mm]	Váha [g/m]
H 0089-1	10	18,8	500	2000	110	680
H 0090-1	12	22,0	475	1900	140	810
H 0091-1	16	24,7	420	1680	200	1000
H 0092-1	20	29,3	380	1520	240	1220
H 0093-1	25	36,2	315	1260	300	1710









HW 4 SP (Hadice pro olej)

Popis: hadice HW 4 SP používaná v hydraulických zařízeních k dopravě především ropných a hydraulických olejů při teplotě od -40°C do +120°C pro tlaky od 165 Barů do 400 Barů a pracovním přetlaku stanoveným technickou normou. Hadce 4 SP má vnitřní a vnější vrstvu z pryže černé barvy a výztuž čtyřmi oplety pomosazeným drátem s vysokou pevností.
Vhodné speciálně pro hydraulické systémy s vysokými tlaky a těžkými pracovními podmínkami.



Podrobnosti

Obj. č.	DN (jmenovtá světlost)	Vnější Ø [mm]	Pracovní tlak [Bar]	Poruchový tlak [Bar]	Rádius ohybu [mm]	Váha [g/m]
H 0087	6	17,8	450	1800	150	500
H 0089	10	22,7	445	1780	180	900
H 0090	12	24,6	415	1600	230	110
H 0091	16	28,2	350	1400	250	1300
H 0092	20	32,2	350	1400	300	1500
H 0093	25	39,7	280	1120	340	2100
H 0094	32	50,8	210	840	460	2700
H 0095	40	57	185	7400	559	3620
H 0096	50	70,6	165	660	660	5200







HW 4 SH (Hadice pro olej)

Popis: hadice HW 4 SP používaná v hydraulických zařízeních k dopravě především ropných a hydraulických olejů při teplotě od -40°C do +120°C pro tlaky od 250 Barů do 420 Barů a pracovním přetlaku stanoveným technickou normou. Hadce 4 SP má vnitřní a vnější vrstvu z pryže černé barvy a výztuž čtyřmi oplety pomosazeným drátem s vysokou pevností.
Vhodné speciálně pro hydraulické systémy s vysokými tlaky a těžkými pracovními podmínkami.



Podrobnosti

Obj. č.	DN (jmenovtá světlost)	Vnější Ø [mm]	Pracovní tlak [Bar]	Poruchový tlak [Bar]	Rádius ohybu [mm]	Váha [g/m]
H 0097	16	28,5	450	1750	250	1360
H 0098	20	32	420	1680	280	1530
H 0099	25	38	380	1520	340	2060
H 0100	32	45,2	325	1300	460	2420
H 0101	40	53,5	290	1160	560	3280
H 0102	50	68	250	1000	700	4500







HW 1 SN (Hadice pro olej) (s vnějším opletem)

Popis: Hadice HW 1 SN podle EN 853:1996 (dříve DIN 20 022) používaná v hydraulických zařízeních k dopravě především ropných a hydraulických olejů při teplotě od -40/+100°C a pracovním přetlaku stanoveném technickou normou. Elektrický odpor hadice je nejvýše 1,10⁶. Hadici lze použít jako součást elektrického svodu. Hadice HW 1 SN má vnitřní a vnější vrstvu z pryže černé barvy a výztuž jedním opletem pomosazeným drátem, navíc vnějším opletem.



Podrobnosti

Obj. č.	DN (jmenovtá světlost)	Vnější Ø [mm]	Pracovní tlak [Bar]	Poruchový tlak [Bar]	Rádius ohybu [mm]	Váha [g/m]
H 0029-1	5	12	250	1000	90	280
H 0030-1	6	13,4	225	900	100	300
H 0031-1	8	15	215	850	115	390
H 0032-1	10	17,4	180	720	130	480
H 0033-1	12	20,6	160	640	180	600
H 0034-1	16	23,7	130	520	200	740
H 0035-1	20	27,7	105	420	240	800
H 0036-1	25	35,6	88	350	300	960
H 0037-1	32	43	63	250	420	1250
H 0038-1	40	50	50	200	500	1600
H 0039-1	50	63,5	40	160	630	2200
